ACB 교체 주기와 인출형·고정형 선택 기준

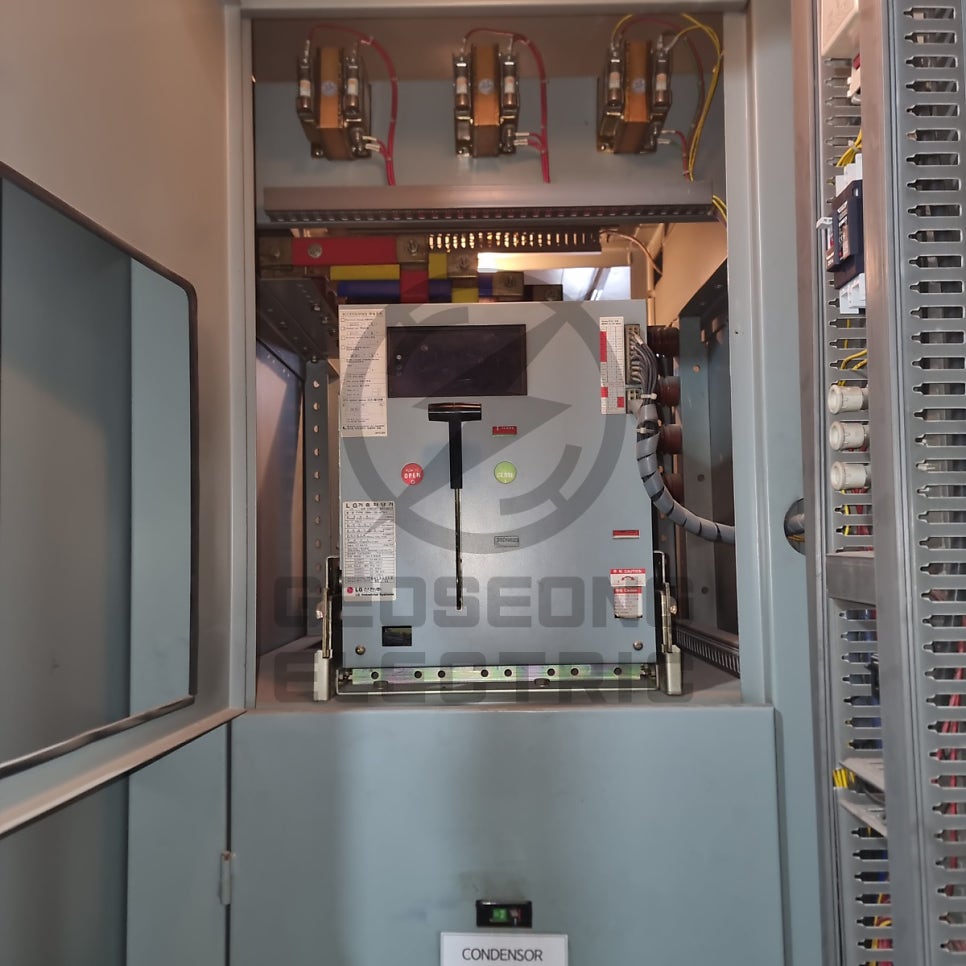

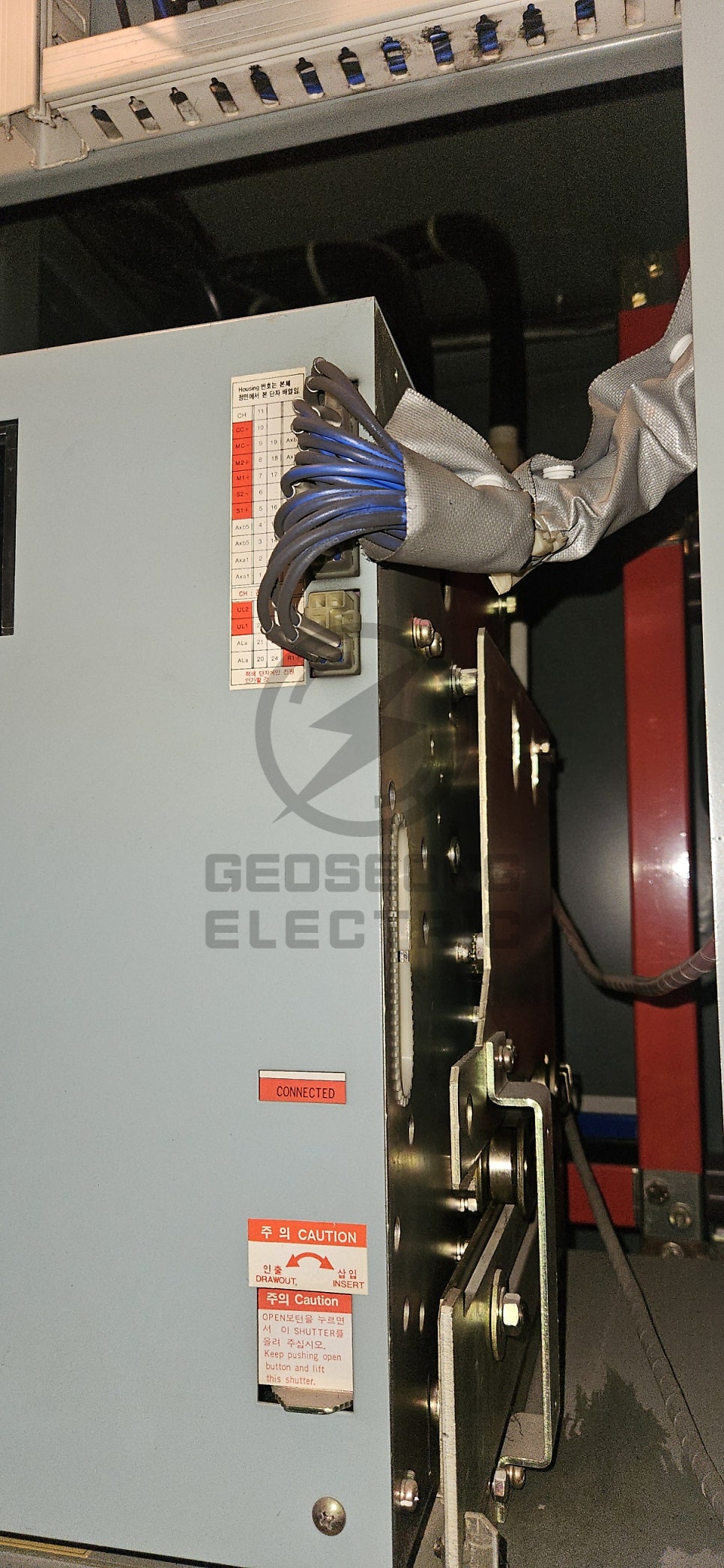

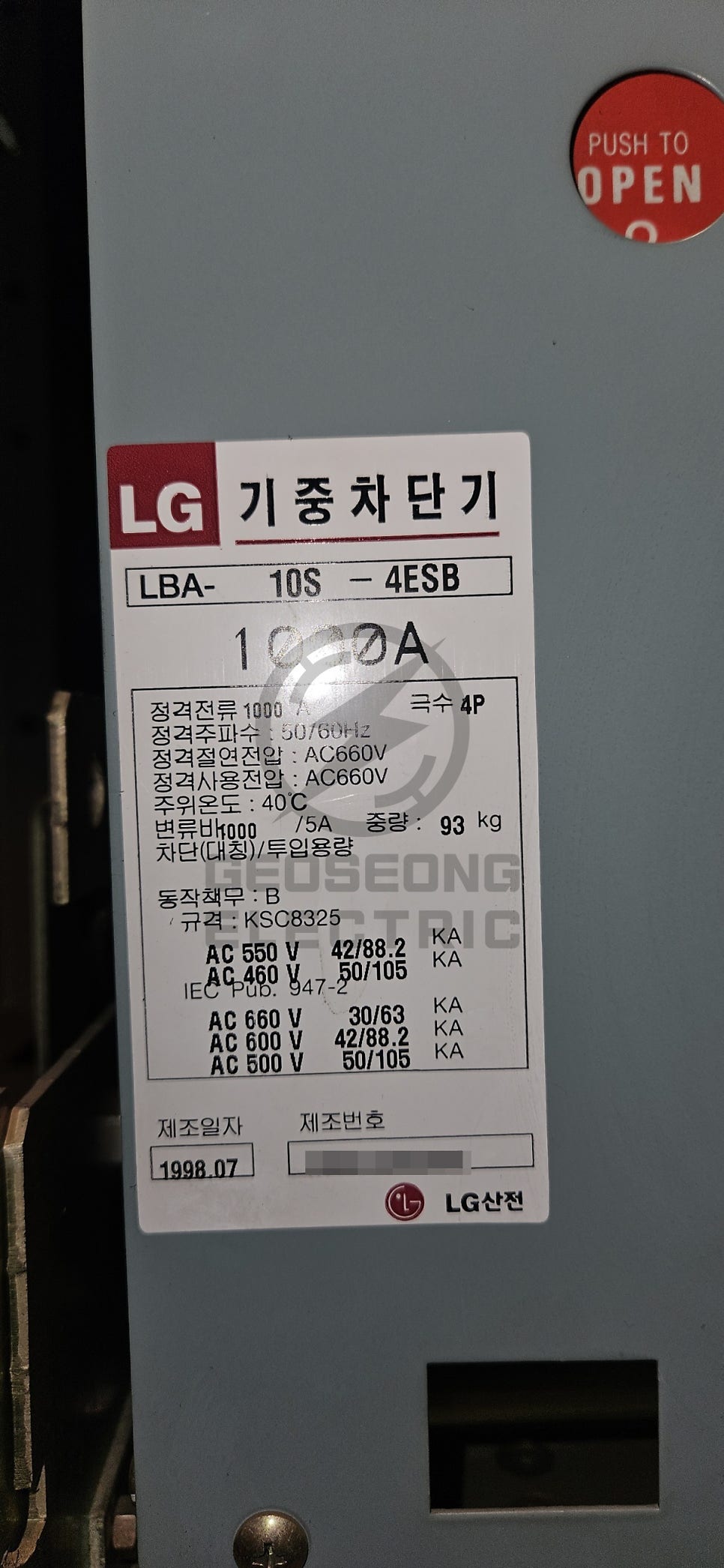

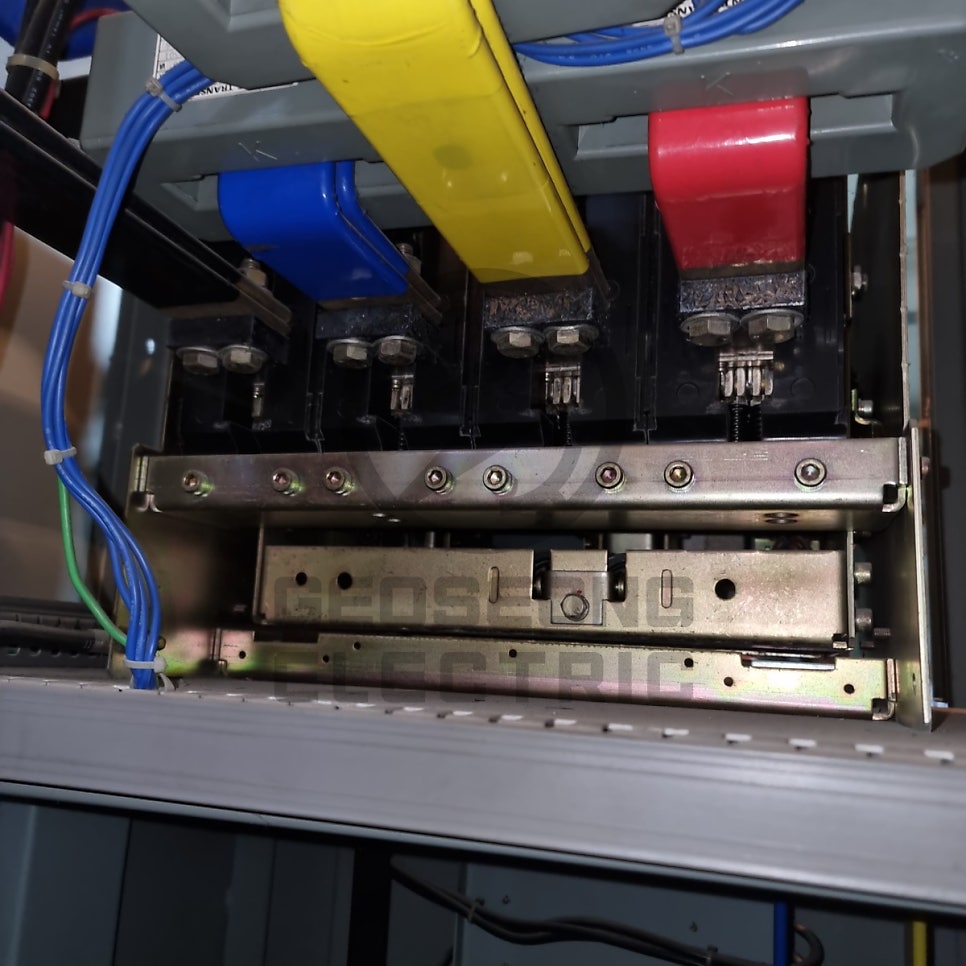

ACB(기중 차단기)는 수전반과 메인 배전반에 설치되어 변압기 2차측, 발전기 출구, 메인 인입선 등 한 건물이나 한 라인의 전체 전원을 보호하는 메인 차단기입니다. MCCB(배선용 차단기), ELB(누전 차단기)에 비해 수백~수천 A의 대전류를 차단하는 상위 보호장치이므로, ACB 교체 주기와 절차를 정확히 이해하는 것이 공장, 빌딩, 병원, 데이터센터 전기 안전의 핵심이라 할 수 있습니다. 인출형 ACB는 트롤리 구조로 인출·시험·투입 위치를 오갈 수 있어 유지보수와 절연시험, 교체가 용이하지만 초기 비용이 높고, 고정형 ACB는 구조가 단순하고 저렴한 대신 교체 시 정전 범위가 크다는 특징이 있습니다. ACB는 트립 유닛, 조작 스프링, 아크 소호실, 주접점과 함께 캠 스위치가 조작 회로와 위치 검출, 원격·현장 전환을 담당하는데, 이 캠 스위치가 노후되면 투입 불능, 트립 불능, 오동작으로 이어져 실무에서는 ACB 본체와 함께 교체하는 경우가 많습니다. 일반적으로 산업 현장에서는 15~20년 이상 사용했거나, 대전류 차단 이력이 여러 번 있고, 정기검사에서 투입·트립·인출 시험이 부적합으로 판정되어 조정·청소로 회복되지 않는 경우 ACB 교체를 검토합니다. 수변전설비를 운영하는 공장, 빌딩, 병원, 데이터센터에서는 이러한 기준을 바탕으로 정전 계획, 정격 용량 재검토, 인출형·고정형 선택까지 포함한 교체 계획을 세우는 것이 안전한 전기 설비 운영에 중요합니다.
