옥상 태양광과 수전설비 연계 설계·보호협조 가이드

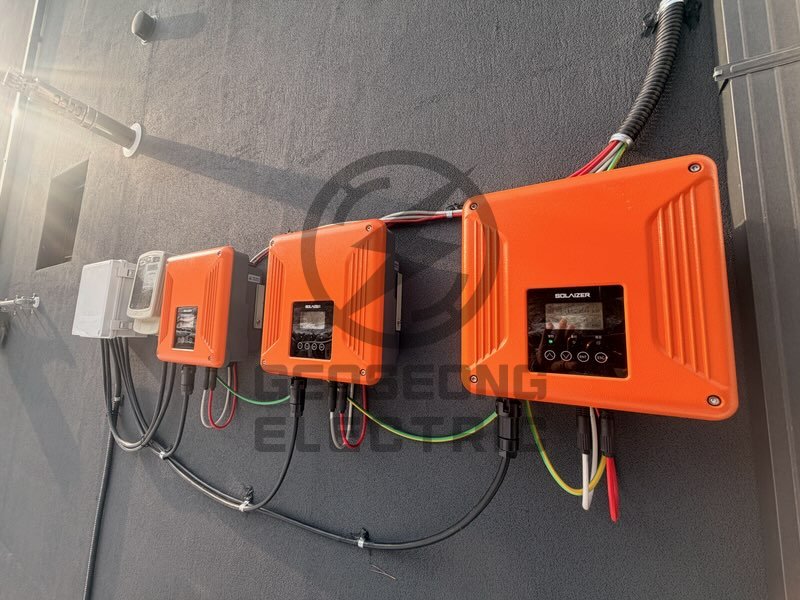

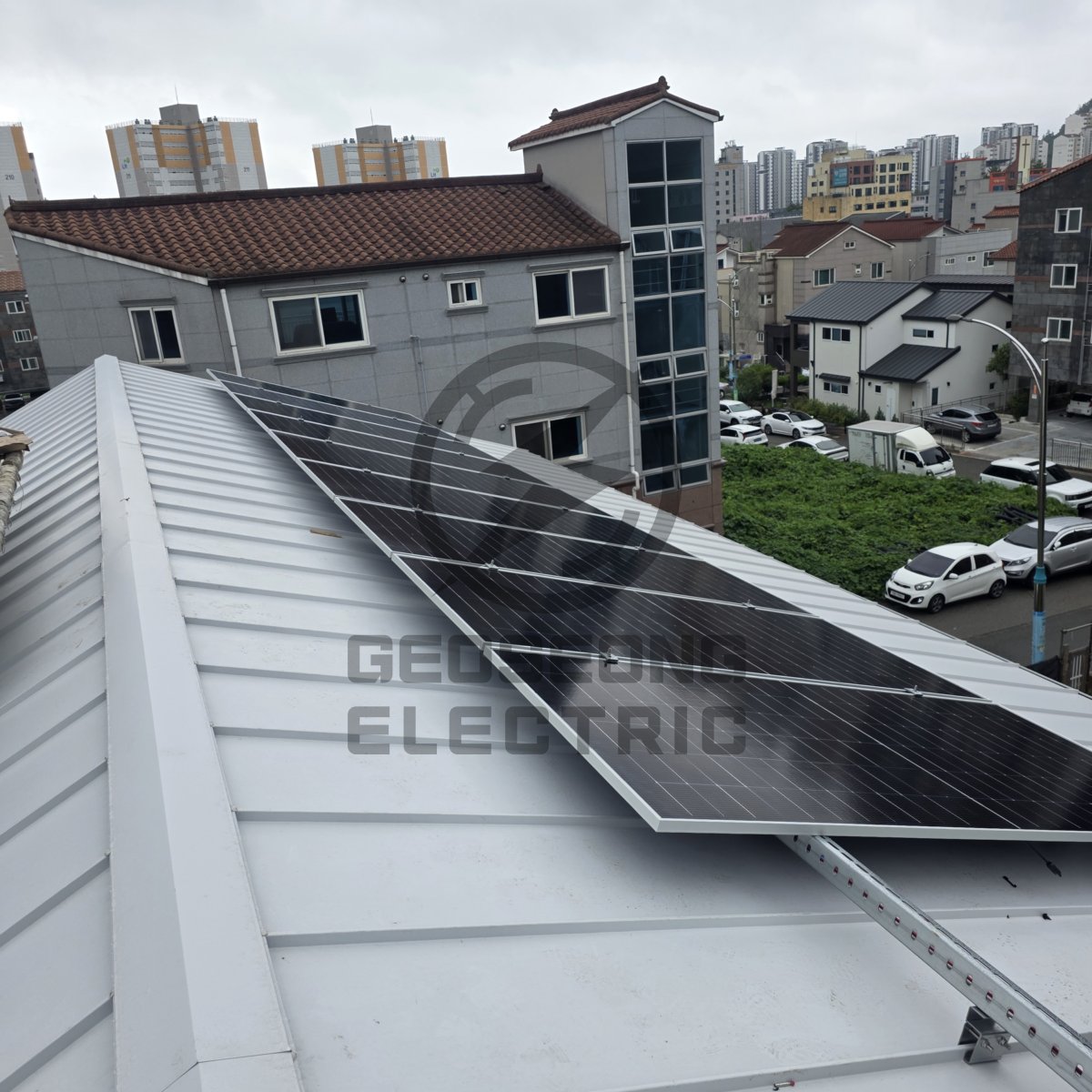

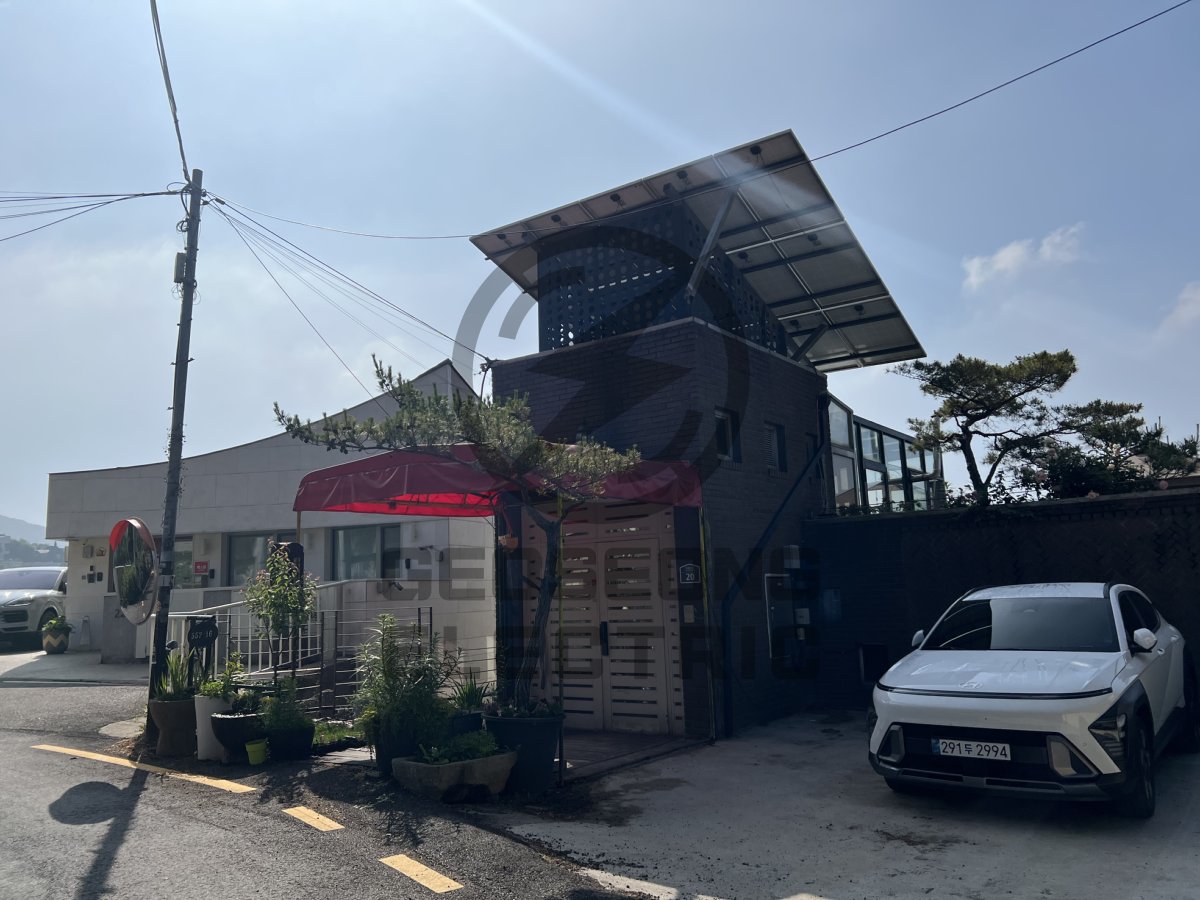

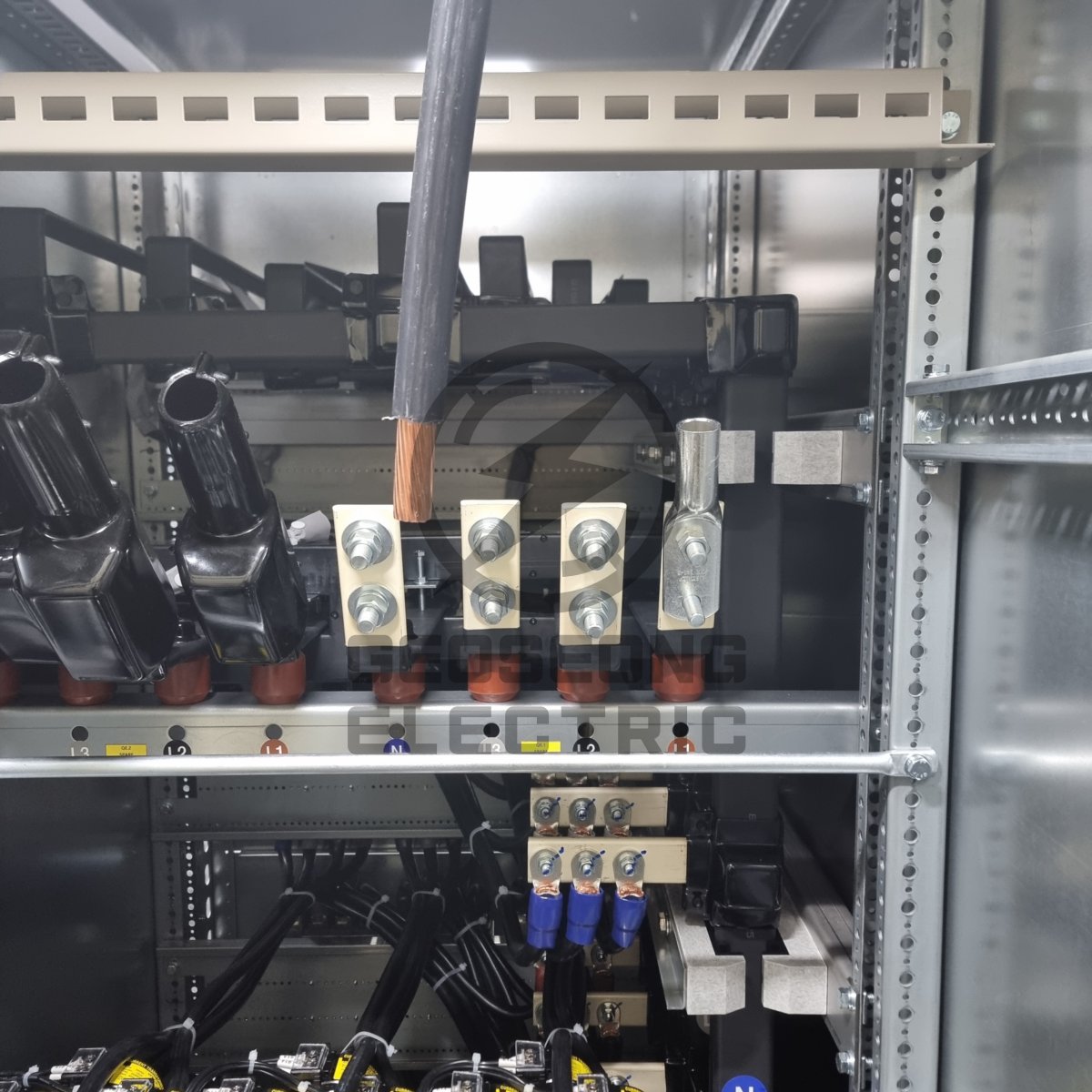

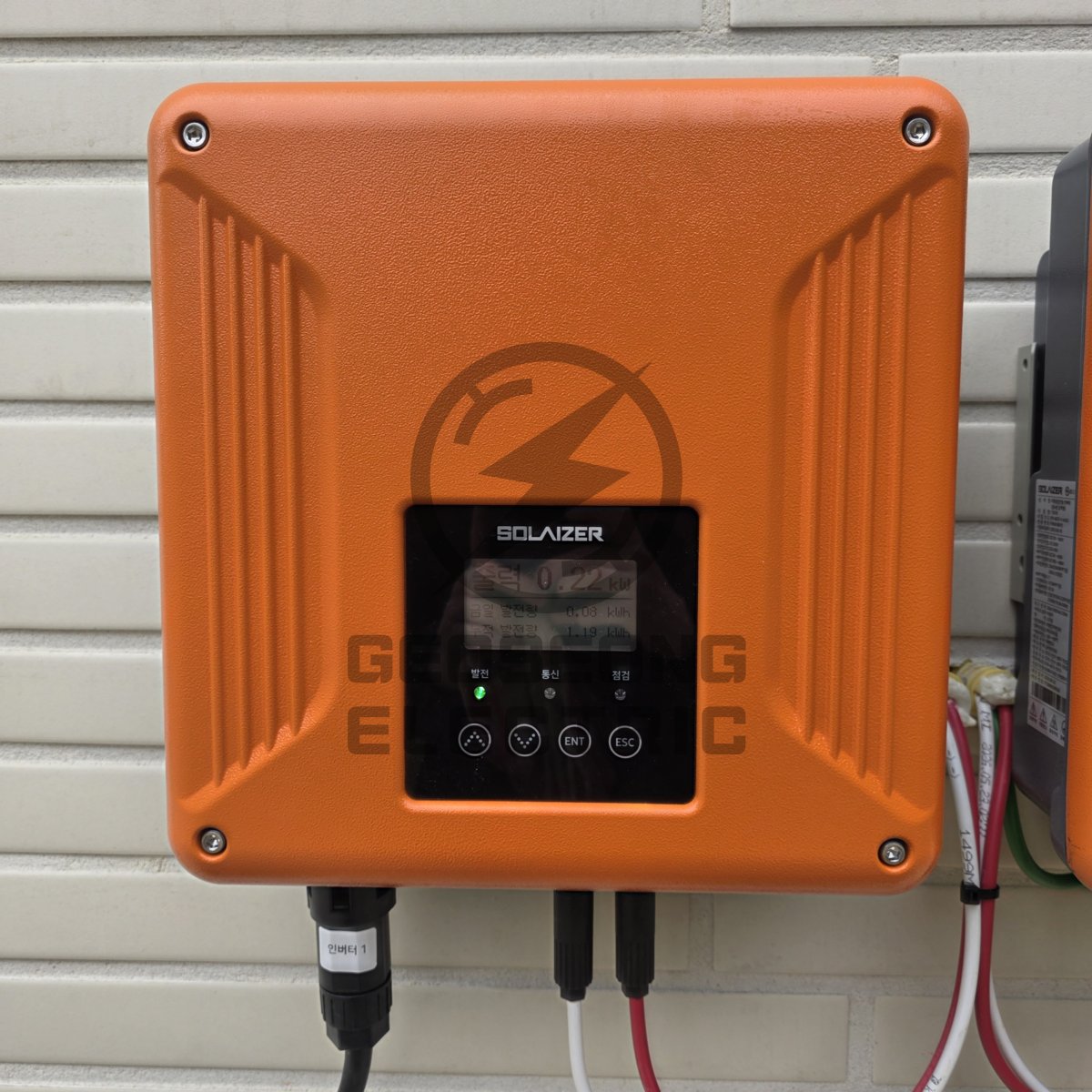

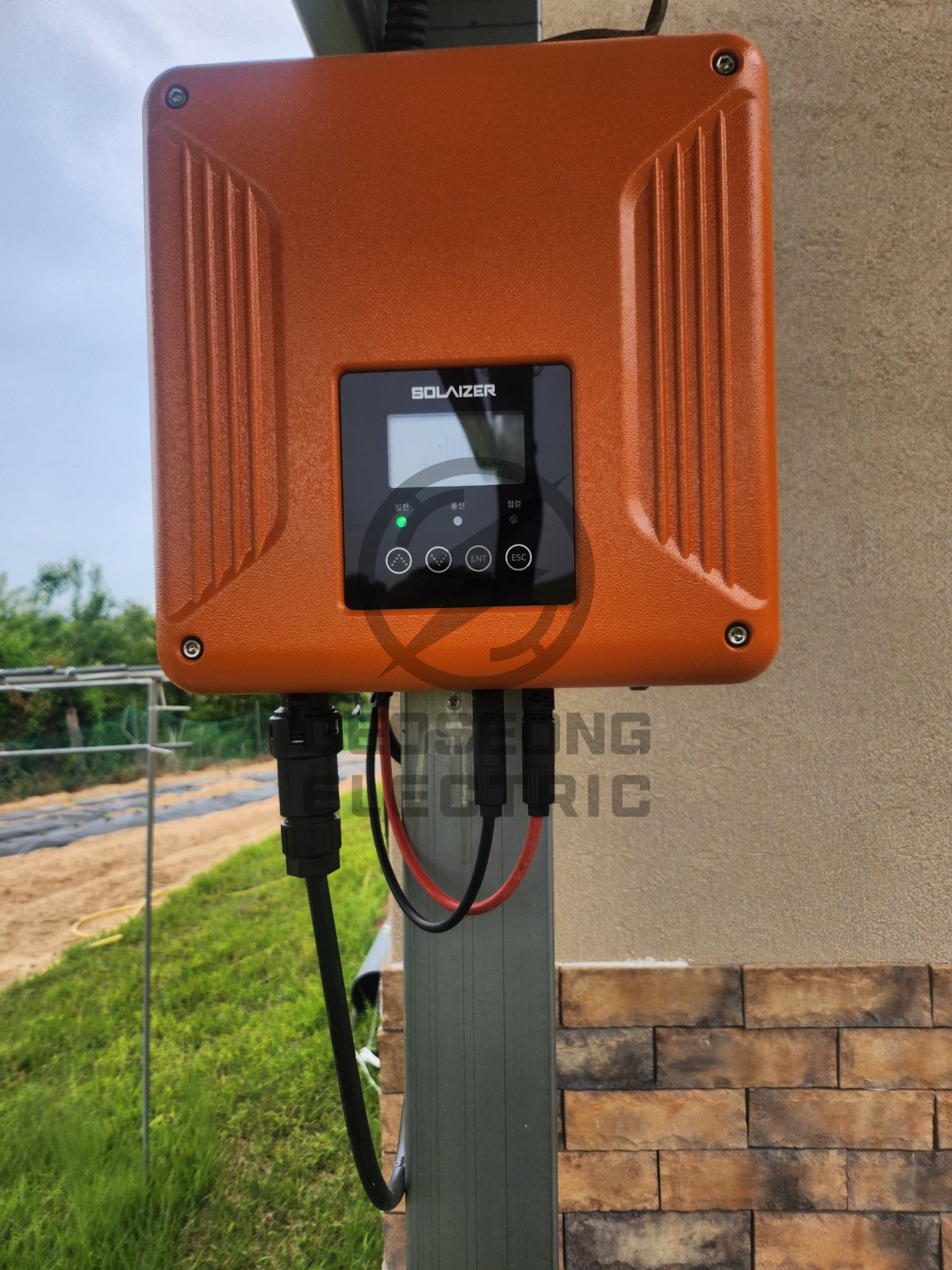

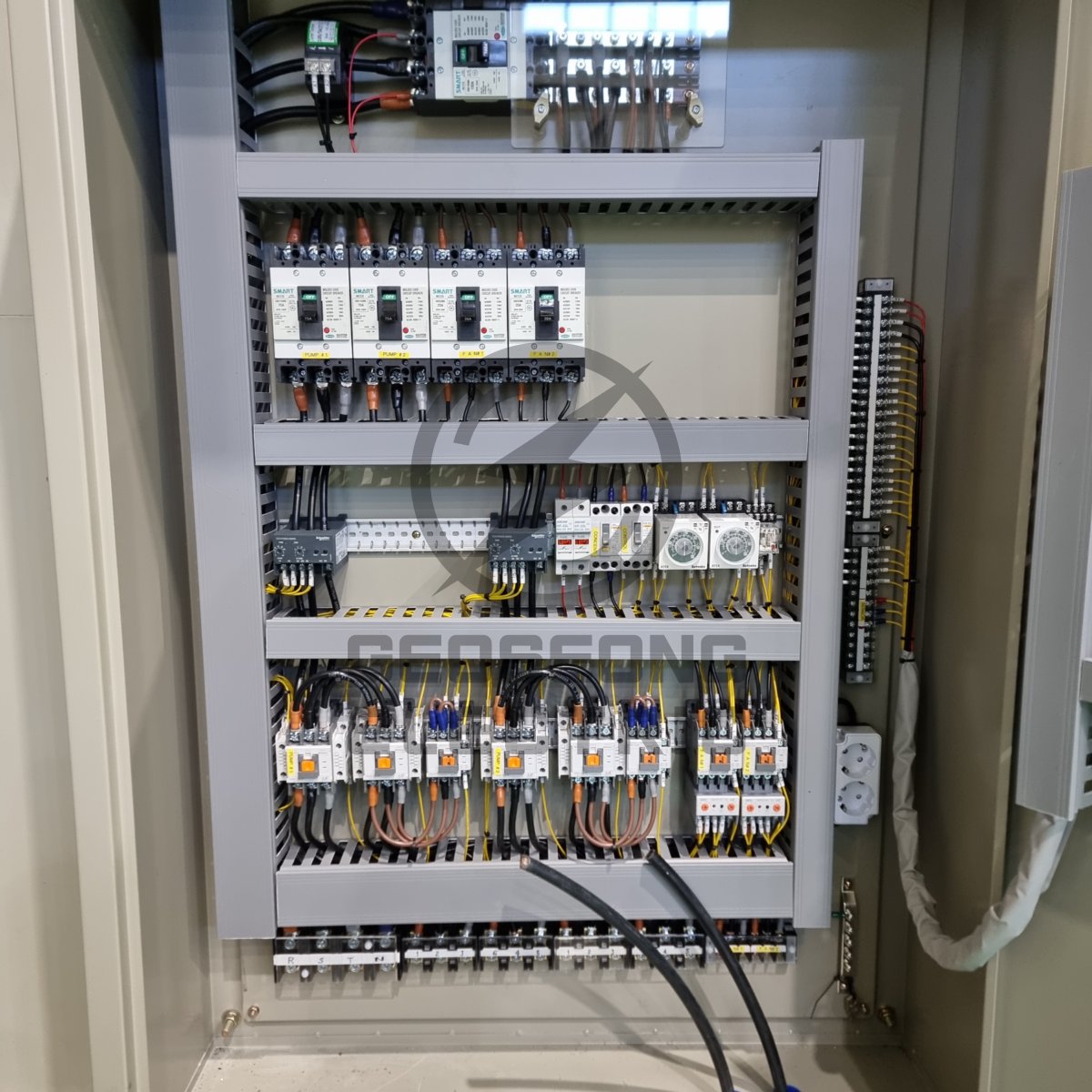

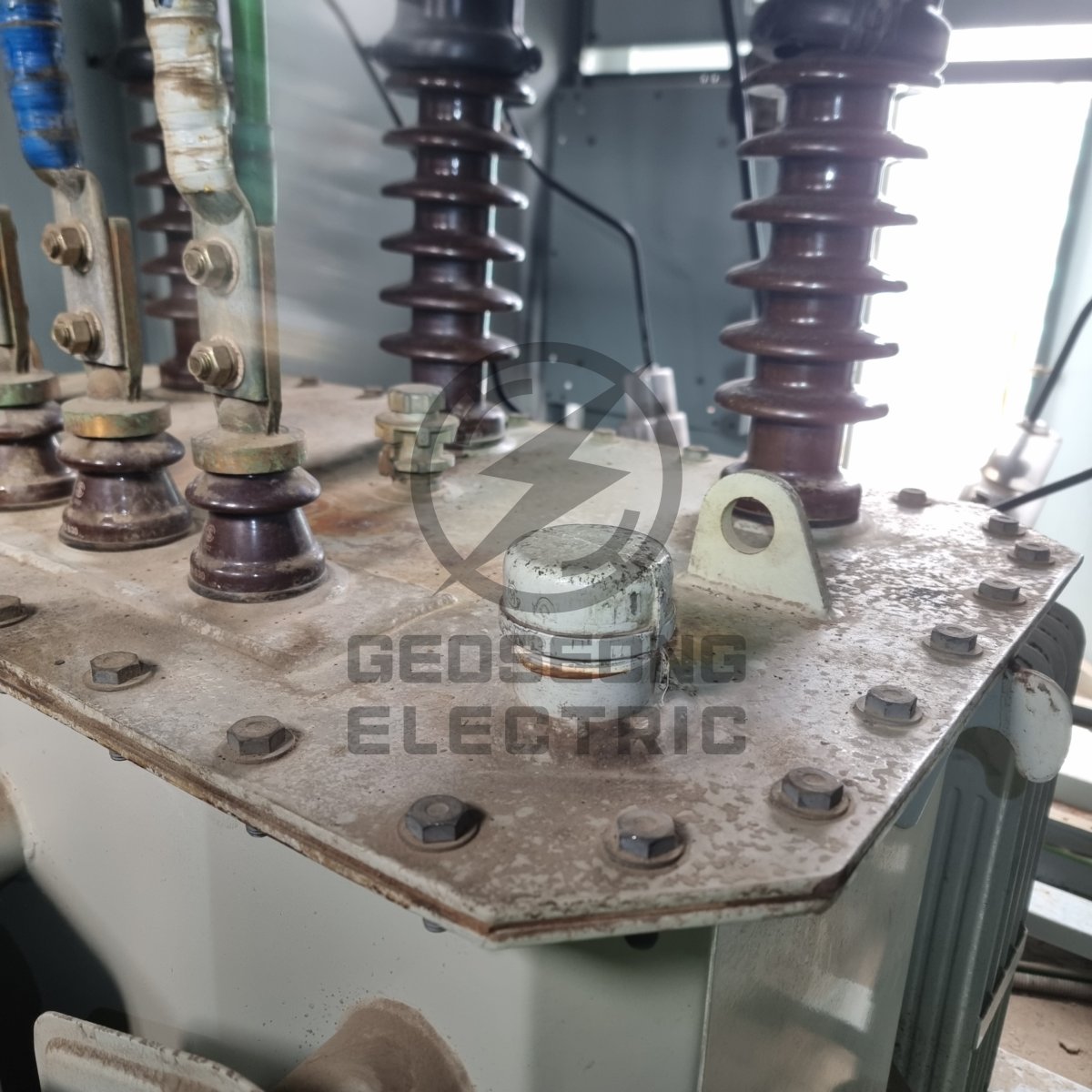

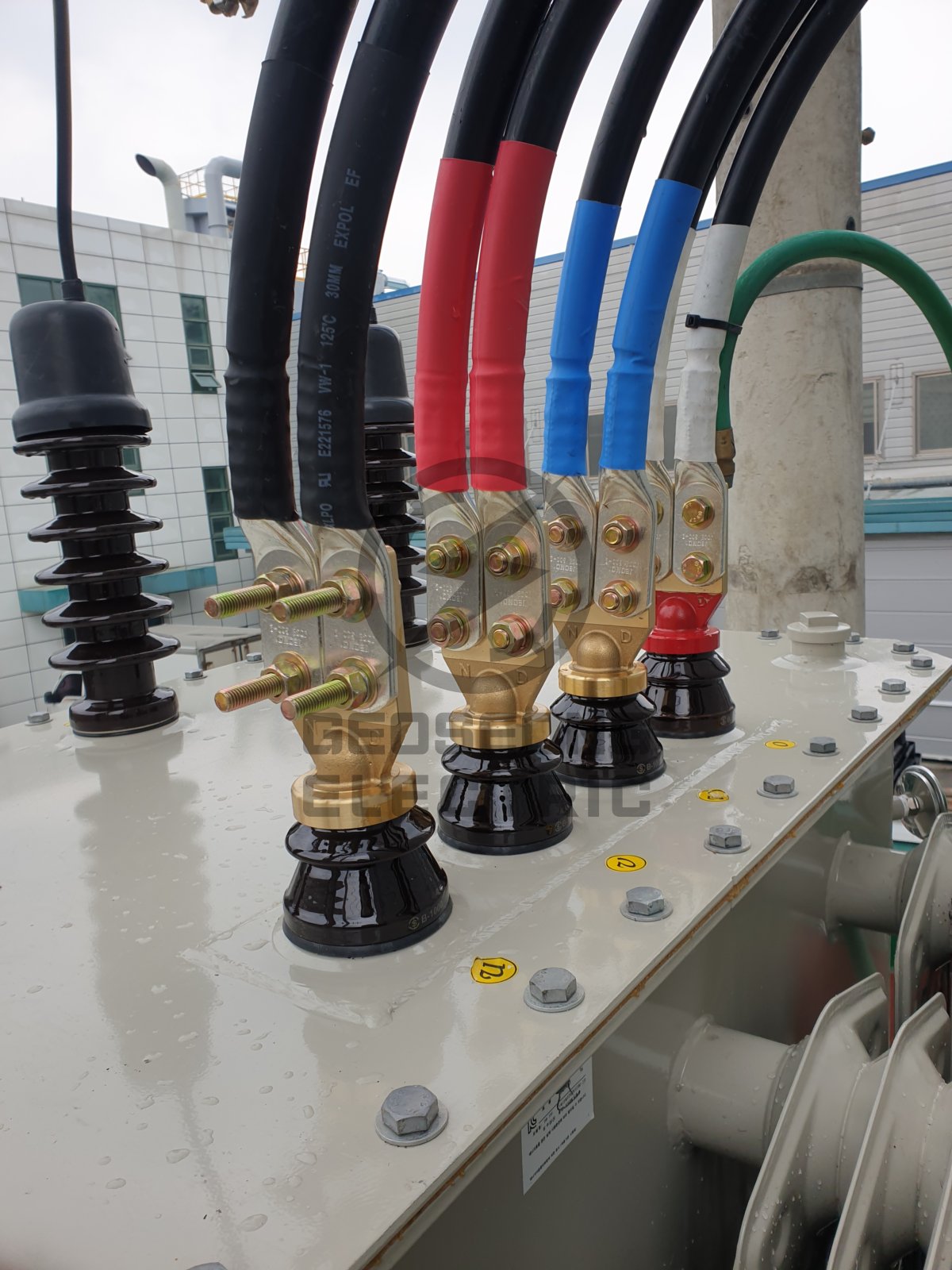

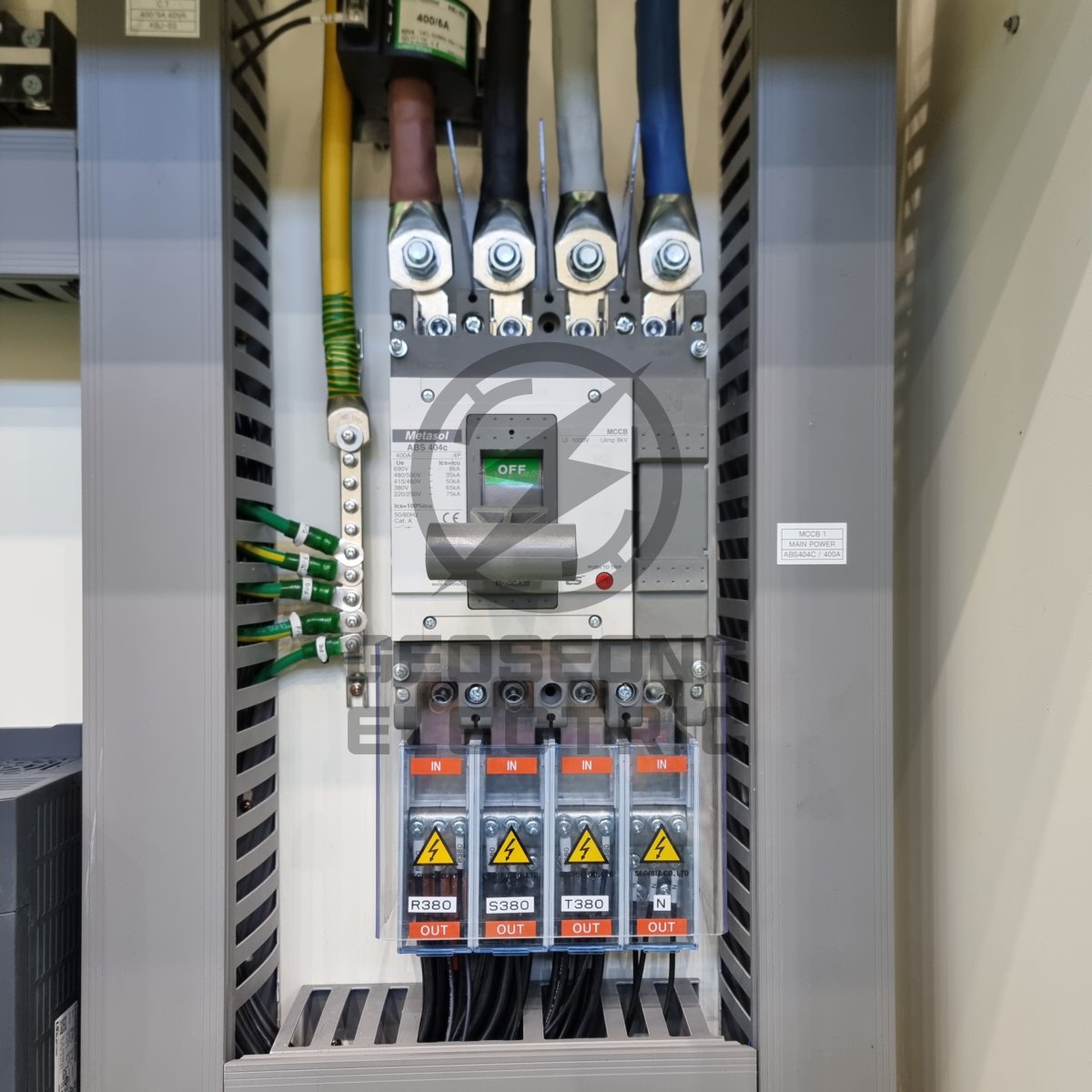

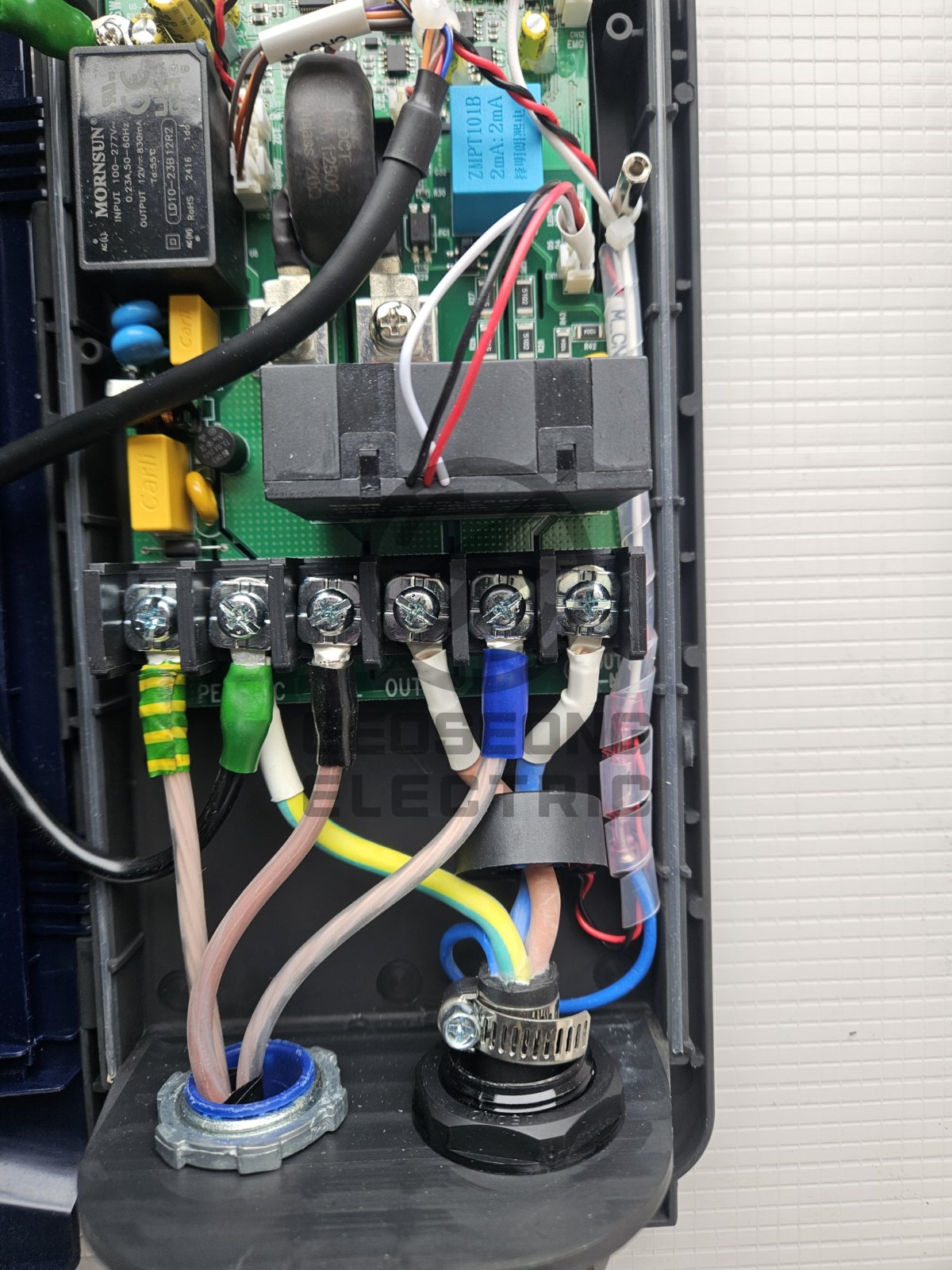

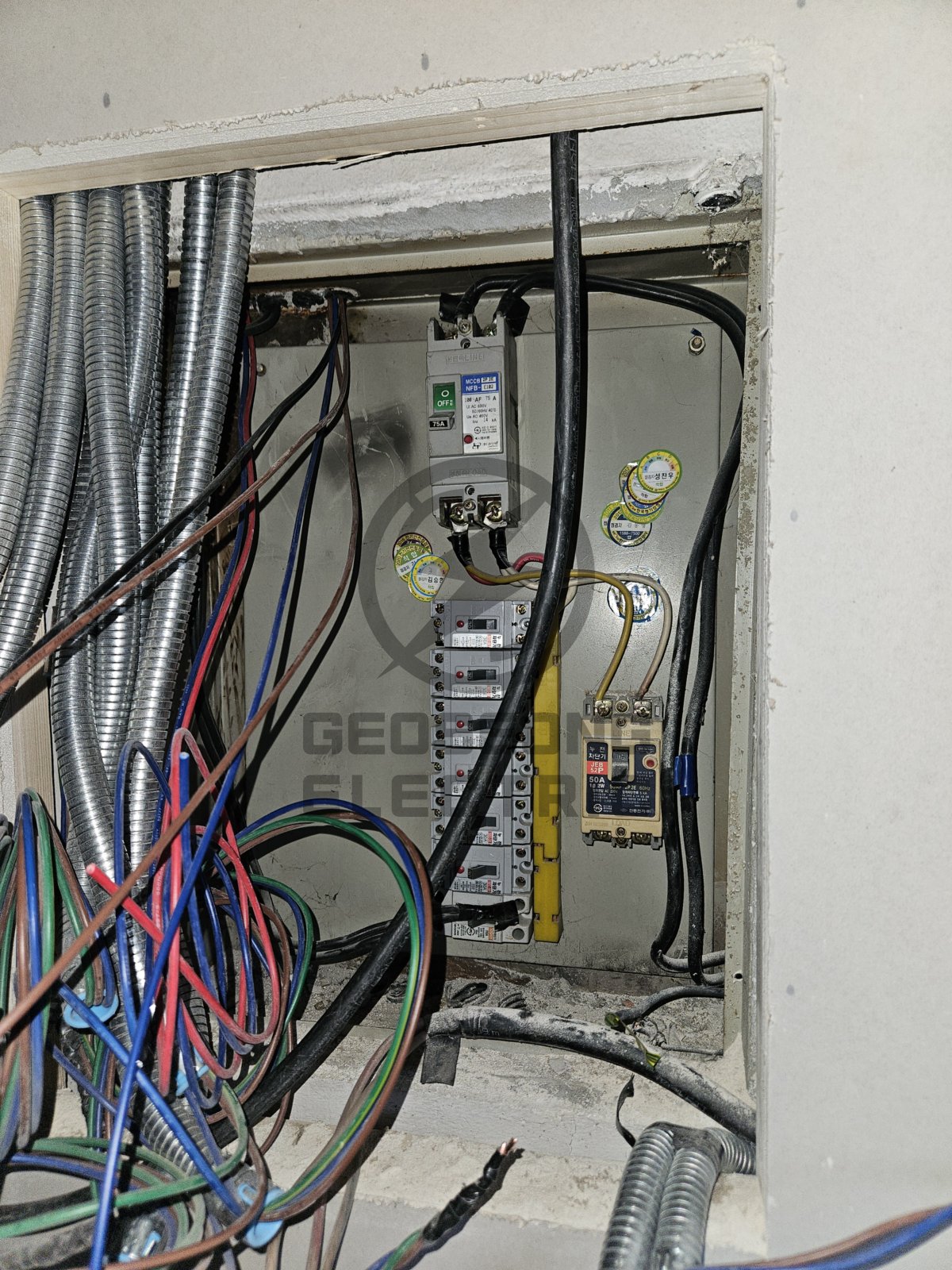

상가, 공장, 빌딩 옥상에 태양광 발전 설비를 추가할 때는 기존 수변전설비 구조를 정확히 이해하고 연계 설계를 진행해야 차단기 용량 부족, 계전기 오동작, 한전 인입선 과부하를 예방할 수 있습니다. 옥상 태양광과 수전설비 연계 방식은 저압 연계, 고압 연계, 독립형으로 나뉘며, 각각 역전력(역송전) 허용 여부, 보호협조 방식, 전기요금 구조에 미치는 영향이 다르므로 초기 단계에서 개념을 명확히 정리하는 것이 중요합니다. 태양광 모듈-접속반-인버터-연계반으로 이어지는 기본 구조를 바탕으로, DC/AC 비율(예: 1.0~1.1), 인버터 정격전류의 약 1.25배 수준 차단기 정격 선정, 계통 단락전류를 고려한 차단용량 검토가 필요합니다. 또한 옥상에서 수변전실까지의 배선은 허용전류뿐 아니라 전압강하율(통상 2~3% 이내)을 기준으로 케이블 굵기를 결정하고, 옥상 관통부·배수 계획·방수 디테일을 함께 검토하여 누수 시 변압기나 배전반 침수 위험을 줄여야 합니다. 인버터·접속반 배치는 옥외 IP 등급, 통풍·온도, 점검 동선을 고려해 설계하고, 사용전검사와 한전 협의 단계에서 요구되는 계통 연계 기준과 보호협조 조건을 처음부터 반영하면 설계 변경 없이 공사 기간을 단축할 수 있습니다.
