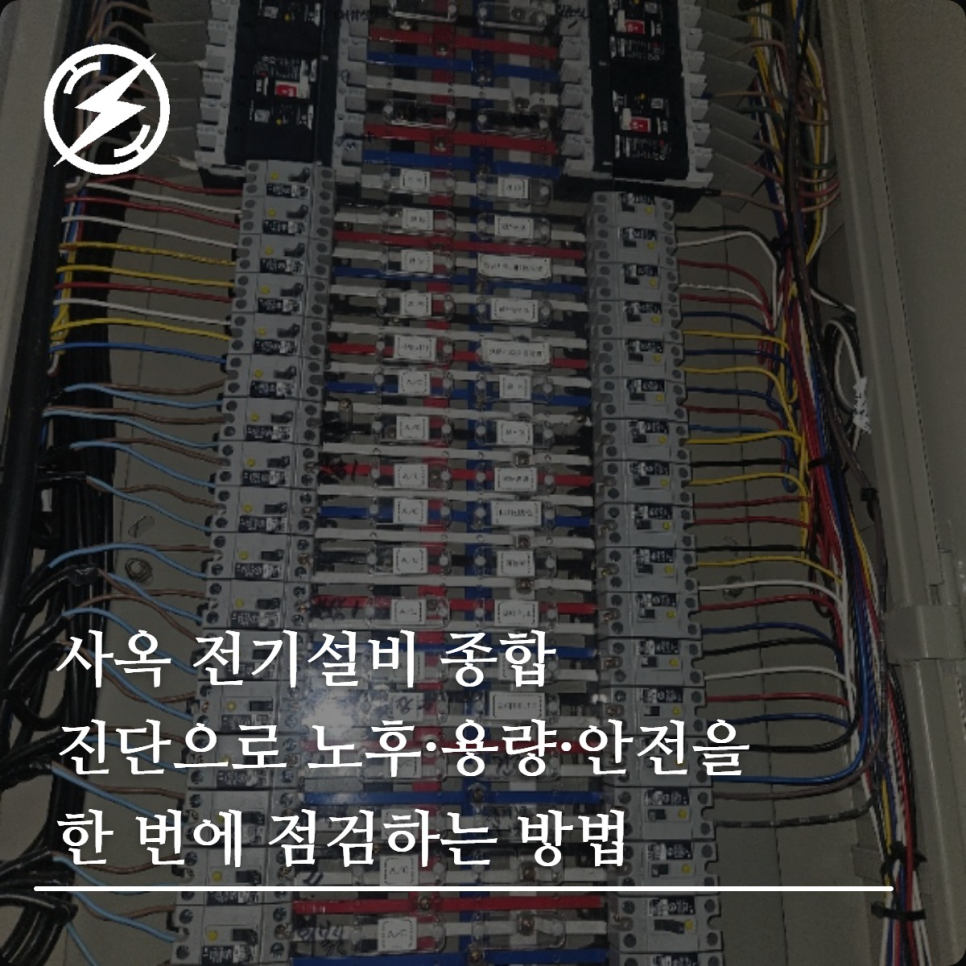

사옥 전기설비 종합 진단 리포트 작성 가이드

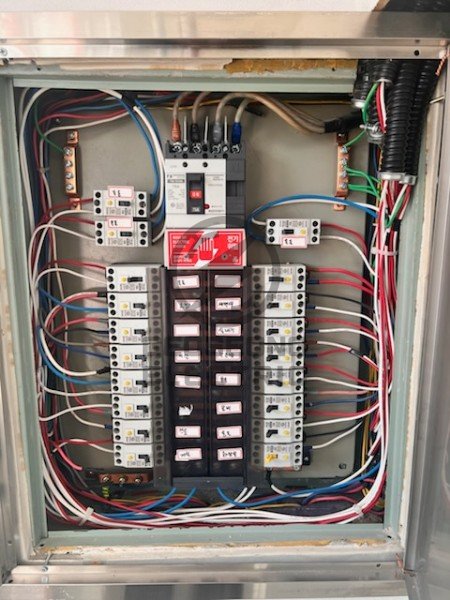

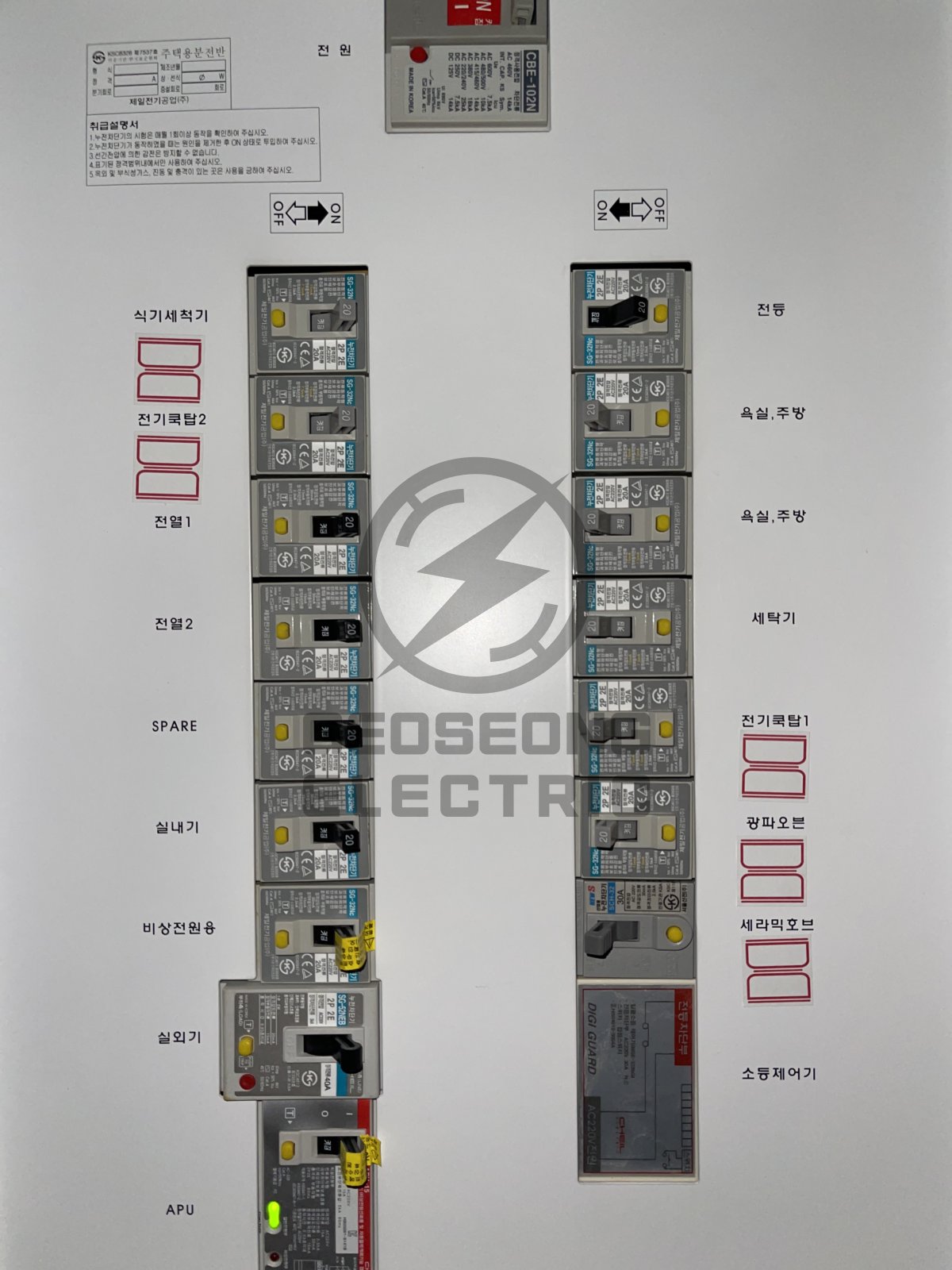

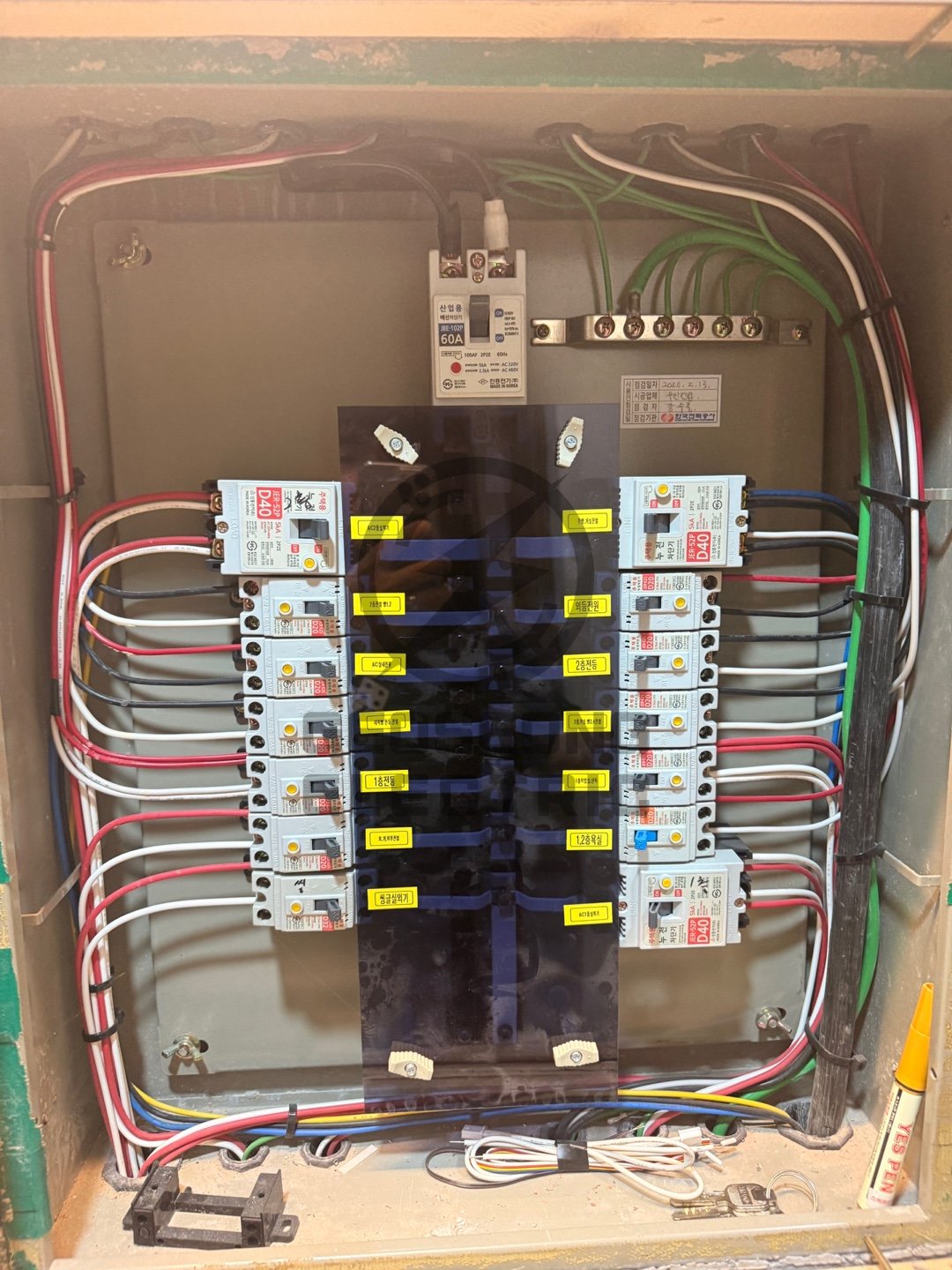

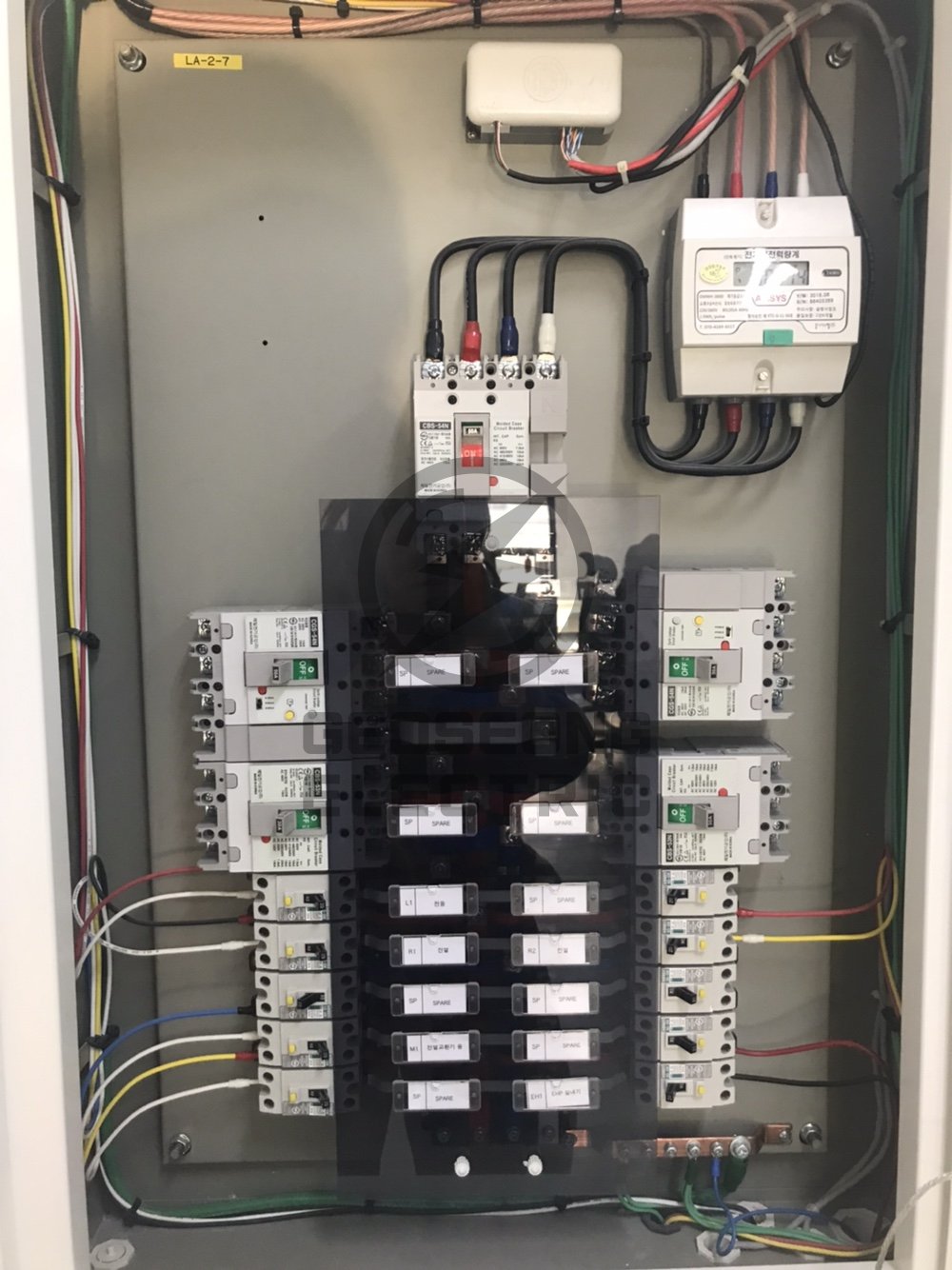

사옥 전기설비 종합 진단은 수변전설비, 변압기, 메인 차단기, 각 층 분전반, 배선, 접지, 비상전원(발전기·UPS), 피뢰 설비까지 건물 전체 전기 인프라의 노후·용량·안전을 한 번에 점검하는 작업입니다. 법정 정기점검이 최소 안전 기준(절연저항, 접지저항, 보호장치 동작 여부 등)을 확인하는 수준이라면, 종합 진단은 현재 설비 용량의 적정성, 노후 정도, 향후 3~5년 증설 계획까지 고려해 교체·보강 우선순위를 정하는 보다 전략적인 점검에 가깝습니다. 실무에서는 상세 보고서와 별도로 한 장짜리 요약 리포트를 구성해 전체 전기설비 평가 등급, 주요 리스크 Top 5, 단기·중기·장기 권장 조치, 예상 공사 범위와 기간을 정리하는 방식을 많이 사용합니다. 노후 진단에서는 제작연도, 사용연수, 절연 상태, 과열·변색·균열, 소음·진동 등을 함께 보고, 용량 진단에서는 한전 계약전력, 변압기 용량, 간선 허용전류, 분전반 회로 여유율, 최대수요전력 기록을 종합해 판단합니다. 안전 진단에서는 누전차단기(ELB) 설치 및 동작, 접지저항, 과전류·과부하 보호, 비상전원 시험, 피뢰·SPD 설치 여부와 더불어 분전반 내부 청결, 차단기 조작 가능 위치 등 관리 상태까지 함께 평가하는 것이 중요합니다. 이러한 구조로 리포트를 정리하면 사옥뿐 아니라 공장, 물류센터, 오피스 빌딩 등에서도 전기설비 투자 계획과 리스크 관리를 체계적으로 수립하는 데 활용할 수 있습니다.
